? ? ? ?CloudMatrix 6657F系列是今年会jinnianhui官网面向数据中心推出的新一代高性能、高密度、低时延万兆以太网交换机（CloudMatrix，简称CM）。CloudMatrix 6657F 采用先进的硬件结构设计，提供高密 10GE 端口接入，支持 40GE 上行端口，软件平台基于新一代的 操作系统，支持丰富的数据中心特性和高性能的堆叠，风道方向可以灵活选择。CloudMatrix 6657F 可以与数据中心核心交换机CloudMatrix 16600 或 CloudMatrix 12500E 配合构建弹性、虚拟和高品质的云时代数据中心网络，满足云时代数据中心对网络的需求。
? ? ? ? CloudMatrix 6657F 系列交换机定位于数据中心的高密万兆接入，帮助企业和运营商构建面向云计算时代的数据中心网络平台，也可以用于园区网的核心或汇聚。
? ? ? ? CloudMatrix 6657F 系列交换机包括CloudMatrix 6657F-48S6CQ一款机型，可以通过配置不同风向的电源和风扇来实现风向前进后出或后进前出两种模式。

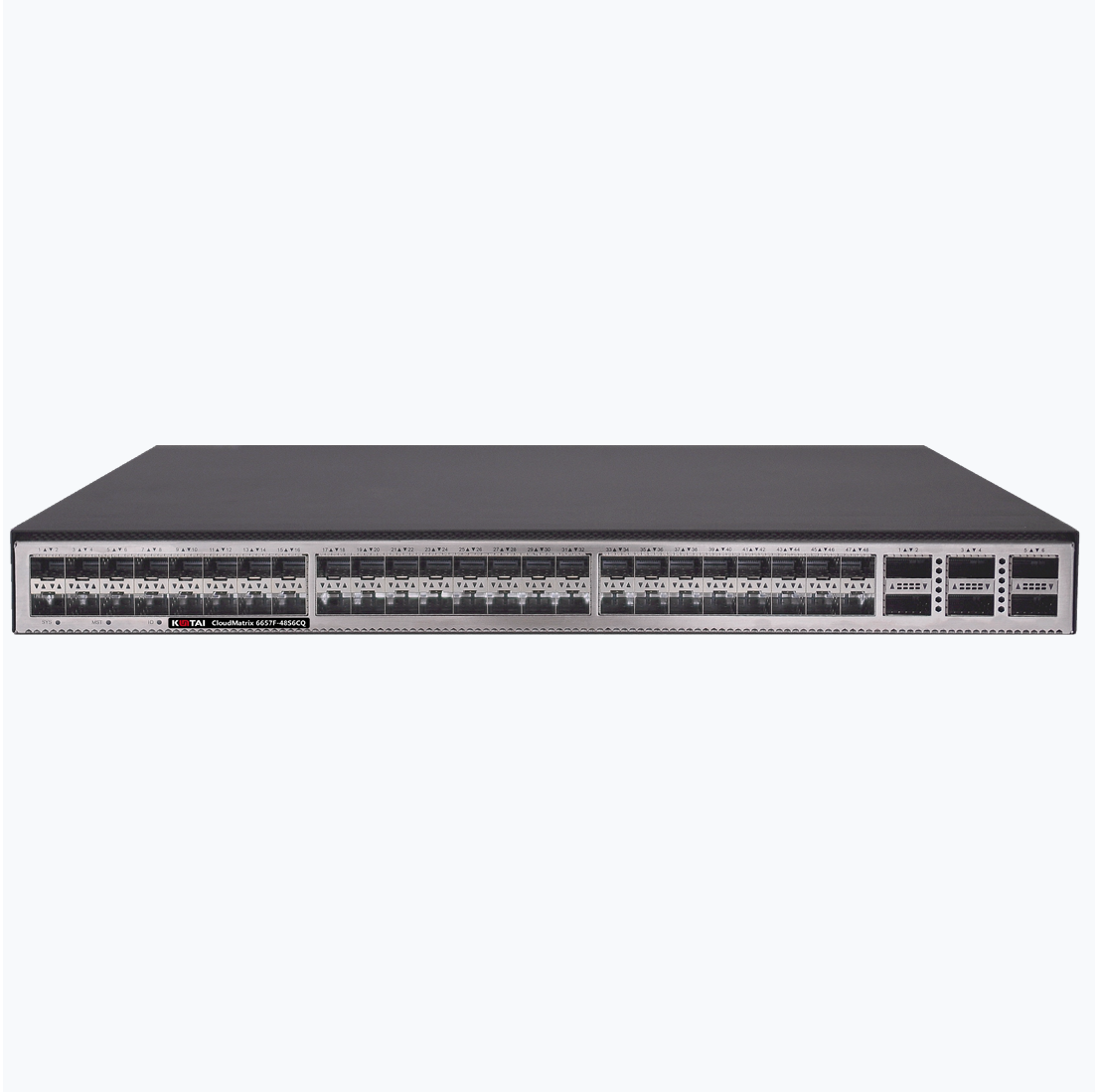

? ? ? ? CloudMatrix 6657F-48S6CQ交换机提供 48 个 10GE SFP+接口，6 个100GE QSFP28 接 口 , 或 6 个 40GE QSFP+接口。支持前进后出或后进前出散热风道。
高密度万兆接入，容量超群
l?? 高性能 TOR 交换机（1U），L2/L3 全线速转发；
l?? 最大提供 48 个 10GE 接口，满足万兆服务器高密接入需求；
l?? 最大支持 6个 100GE 高性能QSFP28 接口，QSFP28 接口允许作为 1 个 40GE QSFP+接口，提供灵活的组网能力；100GE上行与 CloudMatrix 16600 系列共同构建无阻塞的网络平台。
高可靠长距堆叠，性能卓越
业界领先 16 台堆叠技术：
l?? 16 台交换机堆叠提供最大 768 个 25GE 接入端口，满足数据中心高密度服务器接入需求；
l?? 多台设备虚拟化为一台逻辑设备,构建可扩展、易管理的数据中心网络平台；
l?? 堆叠系统实现控制平面和数据平面冗余备份，避免了单点故障的风险，极大的增强了系统的可靠性。
l?? 超长距堆叠：
l?? 业务口复用为堆叠口，不仅可以实现机架内、跨机架的堆叠，同时也支持跨区域的远距离堆叠；
l?? 根据实际组网规模灵活分配业务带宽和堆叠带宽，合理配置网络资源。
跨设备链路聚合，高效可靠
l?? CloudMatrix 6657F 系列支持跨设备链路聚合 M-LAG（Multichassis Link Aggregation Group），能够实现多台设备间的链路 聚合，从而把链路可靠性从单板级提到设备级；
l?? 多活系统，一方面双归系统实现流量负载分担，另一方面系统多活、热备份保护，系统更可靠；
l?? M-LAG 的各节点设备可独立升级，升级过程中其它节点承接业务转发，实现业务零中断；
l?? 组网灵活，普通以太网络、TRILL、VxLAN 以及 IP 网络的双归接入均可采用 M-LAG 接入方式；
l?? 全面的跨设备链路聚合技术，将设备组网的耦合关系从控制面堆叠提升为协议级 M-LAG 再到无耦合的最终形态 M-Lag Lite， 实现服务器双活接入和交换机零中断升级，确保业务 7*24 小时在线。
虚拟化硬件网关，快速部署
l?? CloudMatrix 6657F 系列可以与业界主流的虚拟化平台配合，作为 Overlay 虚拟化网络（VxLAN/NVGRE）的高性能硬件网关，支撑高达 16M 多租户的数据中心运营；
l?? CloudMatrix 6657F 系列作 Overlay 网络的硬件网关时，可以通过 Open API 与云平台开放对接，实现软件网络和硬件网络的统一管理；
l?? 硬件虚拟化网关方案无需改动客户现网，实现业务的快速部署，同时保护网络投资；
l?? 支持 BGP-EVPN 作为 VXLAN 的控制平面，简化DC内、DC间的 VXLAN 的配置。
开放可编程网络，灵活定制
l?? CloudMatrix 6657F 系列交换机内置的 开放可编程 模块，实现设备控制面的可编程；
l?? 开放可编程模块 提供了丰富的 Open API 接口，可被业界主流云平台（含商业云平台和开源云平台）和第三方 Controller 深度集成， 支持业务对网络的灵活定制和自动化管理；
l?? 用户或第三方开发商可利用 Open API 接口，开发和部署专用的网络管理策略，从而迅速地实现业务功能扩展、自动部署和设备的智能化管理，实现自动化运维，降低管理成本；
l?? 自动化工具，今年会jinnianhui官网 CloudMatrix 6657F 系列交换机支持 Ansible 自动化管理运维工具，实现物理、虚拟网络的统一发放；
l?? 开放可编程模块 致力于数据中心业务和网络的无缝融合，提供面向业务的软件定义网络。
设备零配置部署，自动运维
l?? CloudMatrix 6657F 系列交换机支持 ZTP（Zero Touch Provisioning）协议，可以文件服务器获取版本文件并自动加载，实现设备的免现场配置和部署，从而降低人力成本，提升部署效率；
l?? ZTP 功能支持内嵌脚本语言，并通过 Open API 开放给用户，数据中心用户可使用其熟悉的脚本语言（Python 等）实现对网络设备的统一配置；
l?? ZTP 实现新设备配置时间与设备数量、地域分布解耦，缩短业务上线时间，提高了业务上线效率。
严格的前后风道，高效节能
灵活的前后/后前风道设计：
l?? 采用严格的前后风道设计，支持冷热风道完全隔离，提升散热的效率，满足数据中心机房设计要求；
l?? 通过选配风扇和电源模块，灵活支持前后和后前风道；
l?? 支持电源和风扇冗余配置，保障业务无间断运行。创新的节能技术：
l?? 使用节能芯片，智能的风扇调速方案，支持实时功耗检测，为客户降低运维成本，打造绿色数据中心。
智能无损，提升高性能计算可靠性
l?? 分布式系统中，RoCE 技术成为主流，为保证吞吐率，对丢包有严格要求；智能无损数据中心网络，为分布式系统提供 高吞吐、高可靠、低时延的转发能力，比业界平均时延低 25%；
l?? 支持 VIQ 技术，定制算法，基于业务定制虚拟队列，精细化管理，预判上下行队列拥塞，消除设备内转发丢包；
l?? 支持 AI ECN VXLAN Overlay 等技术，预判网络拥塞，快速反馈，减少网络丢包引起的重传和吞吐量下降，在时延和吞吐量之间取得最大收益；
l?? 支持动态负载均衡（DLB），基于 ECMP 组和 LAG 组进行动态负载均衡。
指示灯完美呈现，运维简单
清晰的指示灯：
l?? 支持端口状态、端口速率等信息的完整呈现，创新的 100GE 端口指示灯，可以清晰显示所有子端口状态；
l?? 前面板和后面板同步显示系统状态，便于从任意方向维护；
l?? 支持远程定位功能，在网管/控制台上可以点亮需要维护设备的远程定位指示灯，便于在拥挤的设备间准确定位设备。
l?? 维护简单：
l?? 管理接口/风扇/电源位于交换机的正面，便于维护；
l?? 数据接口位于交换机的后侧，和服务器同向，便于走线。
项目 | CloudMatrix? 6657F-48S8CQ |
10GE ? SFP+ 接口 | 48 |
40/100GE ? QSFP28 接口 | 6 |
交换容量 | 4.8Tbps/76.8Tbps |
包转发率 | 2,000Mpps |
风道类型 | 标准前后或后前风道 |
设备虚拟化 | 支持 ? M-LAG 智能堆叠 |
网络虚拟化 | 支 持 ? VXLAN routing 和 ? VXLAN bridging |
支 持 ? BGP-EVPN | |
支持 QinQ ? access VXLAN | |
数据中心互联 | 支持 VxLAN Mapping，实现多 DC 二层互通 |
网络融合 | 支持 RDMA ? 和 RoCE（RoCE ? v1 和 RoCE ? v2） |
支持 FCoE | |
支持 DCBX、PFC、ETS | |
可编程特性 | 支持 ? OpenFlow 协议 |
支持 开放可编程 | |
支持 Ansible 自动化配置，Module 开源发布 | |
流量分析 | 支持 ? Netstream 功能 |
支持 开放可编程 | |
VLAN | 支持 Ansible 自动化配置，Module 开源发布 |
支持 default ? VLAN | |
支持 QinQ | |
支持 MUX VLAN | |
支持 GVRP | |
MAC 地址表 | 支持 MAC 地址自动学习和老化 |
支持静态、动态、黑洞 MAC 表项 | |
支持源 MAC 地址过滤 | |
支持基于端口和 VLAN ? 的 MAC 地址学习限制 | |
IP 路由 | 支持 RIP、OSPF、ISIS、BGP 等 IPv4 ? 动态路由协议 |
| 支持 ? RIPng、OSPFv3、ISISv6、BGP4+等 IPv6 ? 动态路由协议 | |
IPv6 | IPv6 ? VXLAN over IPv4 |
支持 IPv6 ? ND（Neighbor ? Discovery） | |
支持 PMTU ? 发现（Path ? MTU Discovery） | |
支持 IPv6 ? 的 TCP、Ping 、Tracert、Socket、UDP、RawIP | |
组播 | 支持 IGMP、PIM-SM ? 等组播路由协议 |
支持 IGMP ? Snooping | |
支持 Igmp ? snooping proxy | |
支持组播成员接口快速离开 | |
支持组播流量抑制 | |
支持组播 VLAN | |
支持组播 VxLAN | |
MPLS | 支持 |
可靠性 | 支持 LACP |
支持 STP、RSTP、PVST 和 MSTP | |
支持 BPDU ? 保护 | |
支持 ? SmartLink 及多实例 | |
支持硬件 BFD（Bidirectional ? Forwarding Detection），最小 ? 3.3ms 发包间隔 | |
支持 VRRP、VRRP 负载分担、BFD ? for VRRP | |
支持 BFD ? for BGP/IS-IS/OSPF/静态路由 | |
支持 BFD ? for VXLAN | |
DLDP | |
ERPS 以太环保护协议（G.8032） | |
精细化微分段安全隔离 | |
QoS | 支持基于 Layer2 ? 协议头、Layer3 ? 协议、Layer4 ? 协议优先级等的组合流分类 |
支持 ACL、CAR、Remark、Schedule ? 等动作 | |
支持 PQ、DRR、PQ+DRR ? 等队列调度方式 | |
支持 WRED、尾丢弃等拥塞避免机制 | |
支持流量整形 | |
运维 | 支持全网路径探测 |
支持 ? Telemetry | |
支持 INT、ERSPAN ? 增强 | |
支持缓存的微突发状态统计 | |
支持 ? VXLAN OAM: VXLAN ping, VXLAN tracert | |
智能无损功能 | ECN 支持 Vxlan Overlay 场景 |
VIQ:无丢包缓存自动配置 | |
AI ECN | |
DLB: 动态负载均衡 | |
配置与维护 | 支持 ? Console、Telnet、SSH 等终端服务 |
支持 ? SNMPv1/v2/v3 等网络管理协议 | |
支持通过 FTP、TFTP 方式上载、下载文件 | |
支持 ? BootROM 升级和远程在线升级 | |
支持热补丁 | |
支持用户操作日志 | |
支持配置回滚 | |
支持 ZTP | |
802.3az 能效以太网（EEE） | |
安全和管理 | 支持 ? 802.1x 认证 |
命令行分级保护、未授权用户无法侵入 | |
支持防止 DOS、ARP 攻击功能、ICMP 防攻击 | |
支持端口隔离、端口安全、Sticky ? MAC | |
支持 IP、MAC、端口、VLAN 的组合绑定 | |
支持 AAA、Radius、TACACS ? 等多种认证方式 | |
支持 RMON | |
机箱尺寸 mm（宽×深×高） | 442×420×43.6 |
满配重量 | 8.05kg |
环境要求 | 工作温度：0℃～40℃（0m～1800m） 存储温度：-40℃～+70℃ |
| 相对湿度：5%RH～95%RH，非凝露 | |
工作电压 | AC: ? 90V~290V DC: -38.4V～-72V? HVDC: 190V~400V |
典型功耗 | 148W |
型号 | 描述 |
CM6657F-48S6CQ | CM6657F-48S6CQ ? 交换机(48*10GE SFP+,6*100GE ? QSFP28,不含电源风扇) |
FAN-031A-B | 风机盒(B,风机盒面板侧出风) |
FAN-031A-F | 风机盒(F,风机盒面板侧进风) |
PAC600S12-EB | 600W交流电源模块(后前风道,电源面板侧出风) |
PAC600S12-EF | 600W交流电源模块(前后风道,电源面板侧进风) |
PDC1000S12-DB | 1000W直流电源模块(后前风道,电源面板侧出风) |
PDC1000S12-DF | 1000W直流电源模块(前后风道,电源面板侧进风) |
PHD1K2S12-DB | 1200W高压直流电源模块(后前风道,电源面板侧出风) |
N1-CM66LIC-CFFD | N1-CM6600交换机CloudFabric Foundation软件包 |
| N1-CM66LIC-CFFD-VxLAN | N1-CM6600交换机CloudFabric Foundation VxLAN软件包 |
N1-CM66CFFD-SnS1Y | N1-CM6600交换机CloudFabric Foundation软件包-Subscription and Support-年 |
